プリ管12AX7で、光るものと、光らないものの謎（その２）

こんにちは、真空管専門店　ヴィンテージサウンド　代表の佐々木です。

今回は、12AX7の光る、光らない、謎を解き明かします。

用意するのは、金槌代わりのニッパです。

最初に、ヒータが光るほうの「ECC83S/12AX7 JJ」をニッパでガシャンと割ってみました。

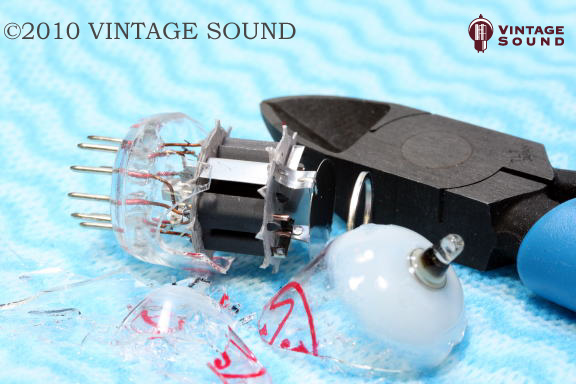

【Fig.1】光るECC83S/12AX7 JJを割ったところ

Fig.1において、見事に割れたガラス片と、露出された電極群（プレート電極等）を確認できます。

このFig.1を見て、何か気づいたことがありませんか？

割れたガラス頂部が真っ白になっているでしょう。これは、通常、鏡のように銀色に輝いている部分で「ゲッタ」と呼ばれる被膜ですが、空気に触れると、銀色から白く変化します。このことから、割れていない真空管で白くなっているものは、空気が混入して使えません。

12AX7 JJのピンを下にして、立てた状態が次のFig.2です。

12AX7 JJを上からみた画像

【Fig.2】12AX7 JJを立てた状態で、ヒータ部分を上から見た画像

Fig.2において、ヒータの端部（白い縄のようなものが折り曲げられた部分）が露出しているのが確認できます。もちろん、未通電のため、ヒータは発光しておりませんが、通電すると、オレンジ光が発生します。また、ヒータ上方のリング状の金属は、ゲッタです。

Fig.1でゲッタが白く変化した様子を説明しましたが、Fig.2のリング状のゲッタは、ガラスに被膜されたゲッタの大元です。つまり、製造工程で高周波加熱により、Fig.2のゲッタが加熱されると、表面の一部が蒸発し、ガラス頂部の内周面に蒸着したものが、鏡のように輝くゲッタとなるのです。

さらに、Fig.2のゲッタ部分が邪魔なので、よいしょと曲げて、ヒータ部分を完全露出させたのが、つぎのFig.3です。

12AX7 JJの上部画像

【Fig.3】ECC83S/12AX7 JJの２カ所のヒータ部分を露出させた様子

Fig.3において、ヒータが２カ所あるのに気づきましたか。そうです、12AX7は、双三極管のため、双子の真空管が一つになった構造とされているため、ヒータが２つあるのです。ニコイチ構造です。

詳しくは、文系のための真空管入門 part1 プリ管編をどうぞ。

これら２つのヒータはいずれも露出しておりますので、通電されると、２カ所からオレンジ光が出ているのを確認することができます。つまり、ECC83S/12AX7　JJの場合には、ヒータの端部が露出しているため、光って見えるのです。

つぎに、光らない？　12AX7 Mullardもニッパで割ってみましょう。真空状態のガラス管を割るのは、ちょっと勇気がいりますが、布で保護した状態で割れば、ガラス片も飛び散りません。

力を込めてニッパを振り下ろすと、真空が抜ける「ボン」という音に続いて、「ガシャン」という小気味良い音が聞こえて、見事、割れてくれました(Fig.4 参照）。

【Fig.4】光らない？12AX7 Mullardを割ったところ

Fig.4において、白くなったゲッタや、露出した電極部分が見えます。Fig.1のECC83S JJのプレート電極と比べて、Fig.4の12AX7 Mullardのプレート電極が約２倍の長さであることが判ります。いわゆるロングプレート電極です。このプレート電極の構造上の違いがサウンドの違いとなります。

Fig.4の12AX7 Mullardのピンを下に立てた状態で、上部を撮影したものが、つぎのFig.5です。

12AX7 Mullardの上部画像

【Fig.5】12AX7 Mullardを立てた状態で、ヒータ部分を上から見た画像
